Energiequellen über WiFi mit TASMOTA erfassen
Schritt für Schritt.
Schritt für Schritt.
Bevor man seine Energiequellen und Verbraucher verwalten kann, ist es zunächst erforderlich, möglichst viele Verbraucher und Energiequellen im System mit Messstellen zu erfassen. Fehlende Messstellen, die nicht direkt in KNX eingebunden werden können, müssen über alternative BUS-Systeme integriert werden. Eine dieser Möglichkeiten ist die Integration von WiFi-fähigen ESP-WLAN Funkmodulen mit der Firmware TASMOTA. Die Energiewerte können per HTTP-Request im lokalen Netzwerk abgefragt werden und je nach Funkmodul sind zudem Schaltvorgänge möglich.
Die Integration eines TASMOTA Zählers in KNX erfolgt über den EIBPORT, der hierfür alle erforderlichen Schnittstellen und Integrationsmodule besitzt und vielfältige Visualisierungstools für alle möglichen Endgeräte integriert hat. Das nachfolgende Beispiel beschreibt die Integration eines TASMOTA Hutschienen Stromzählers in die Web-Visualisierung mit CONTROL L.
Integration der TASMOTA Messwerte mittels Logikgruppe im EIBPORT

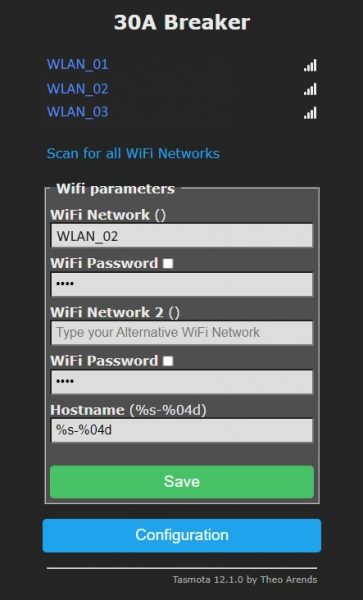

Um den TASMOTA-Zähler in das KNX-System zu integrieren, muss diesem eine feste IP-Adresse zugewiesen werden. Standardmäßig steht der Zähler auf DHCP, die Änderung auf eine statische IP-Adresse erfolgt über die Programmierung über die „Console“.
Die Integration der Messwerte in das KNX-System erfolgt über eine Logikgruppe im EIBPORT. Hierzu wird der LOGIKEDITOR im EIBPORT aufgerufen und die Logikgruppe importiert oder erstellt. Die Logikgruppe für einen http Request und die Übertragung der Messwerte in den KNX benötigt nur wenige Logik-Elemente, die unter „+ Hinzufügen“ ausgewählt werden können.
Messwerte aus TASMOTA Zählern auf den KNX Bus übertragen
Um die Messwerte von TASMOTA Zählern auf den KNX Bus zu übertragen, werden verschiedene Schritte durchgeführt:
Durch diese Schritte liegen die Messwerte im benötigten Datenformat vor, um sie in einer Visualisierung darstellen zu können. Die Darstellung erfolgt in der Beispiel-Web-Visualisierung CONTROL L. Hier können die Visualisierungselemente „Schalter“, „Taster“, „Dynamischer Text“ oder „Graphisches Element“ verwendet werden. Die Messwerte werden über das Visualisierungselement „Werteanzeige“ mit dem entsprechenden DPT 14.* bzw. EIS 9 (4 Byte FP) ausgegeben.
Da diese Wert-Anzeige einfach und schnell erstellt werden kann, bietet sie sich als Kopiervorlage für weitere Zähler an.
Die Messwerte können nun flexibel im KNX Bus verwendet werden. Der TASMOTA Zähler verfügt auch über eine Schaltfunktion, mit der angeschlossene Verbraucher, z.B. im Standby-Modus, ausgeschaltet werden können. Diese Funktion lässt sich ebenfalls in den KNX integrieren, indem eine weitere Logikgruppe heruntergeladen wird.
